Ecrèmeur de cabine de peinture

20. Réalisations de traitement des eaux de process et de recyclage des eaux usées industrielles

Ecrèmeur pour une cabine de peinture à rideau d’eau

Notre Client produit des bracelets de montre à partir de peaux animales naturelles. Une phase de production consiste à l’application d’un vernis incolore ou nuancé par pulvérisation.

Besoin et objectif

La pulvérisation du vernis est effectuée dans l’enceinte d’une cabine de peinture à rideau d’eau à raison de 120kg de vernis et de peinture pour chaque poste d’une durée de 8h.
L’overspray de peinture est de 60% et est capté par le rideau d’eau.
Notre Client souhaite se munir d’un système lui permettant de maintenir le rideau d’eau en circulation relativement propre et de fait prompt à capter l’overspray.

Proposition et réalisation

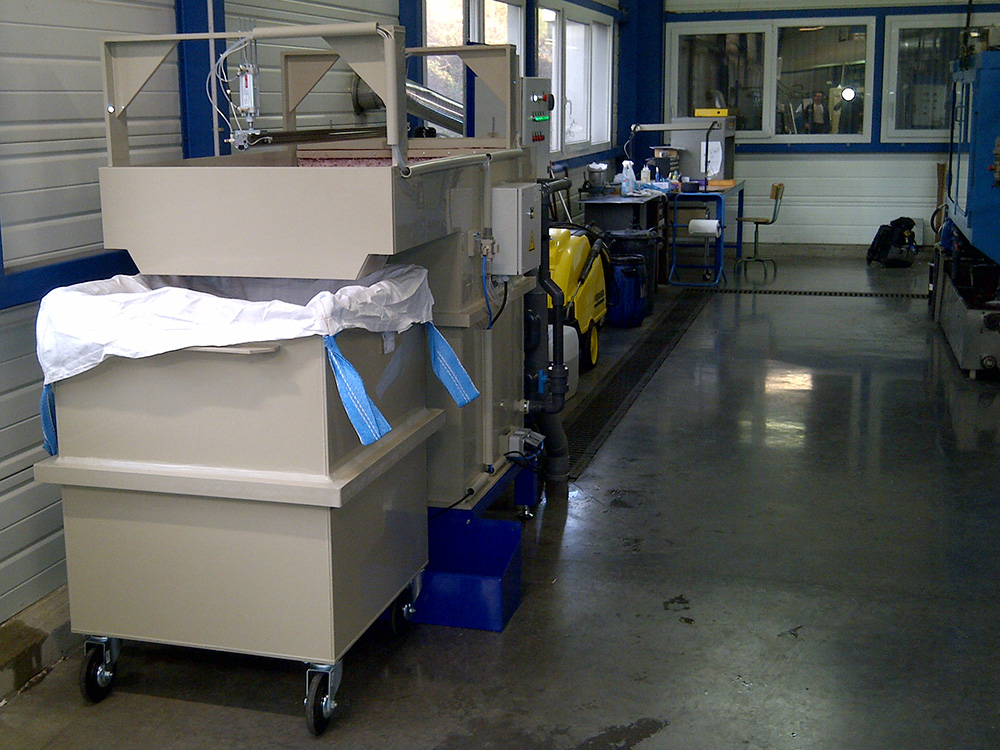

Station ecrèmeur d'extraction des boues pour cabine de peinture à rideau d'eau
Station ecrèmeur d'extraction des boues pour cabine de peinture à rideau d'eau

La société NISKAE a mis en place un système physico-chimique pour l’extraction des boues de peinture.

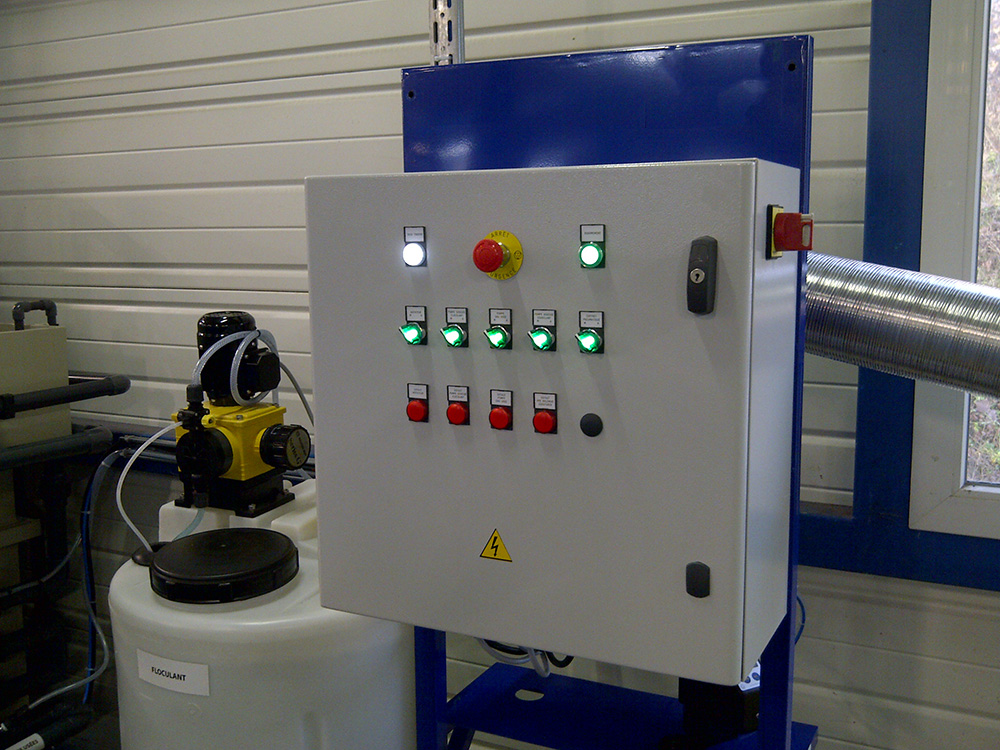

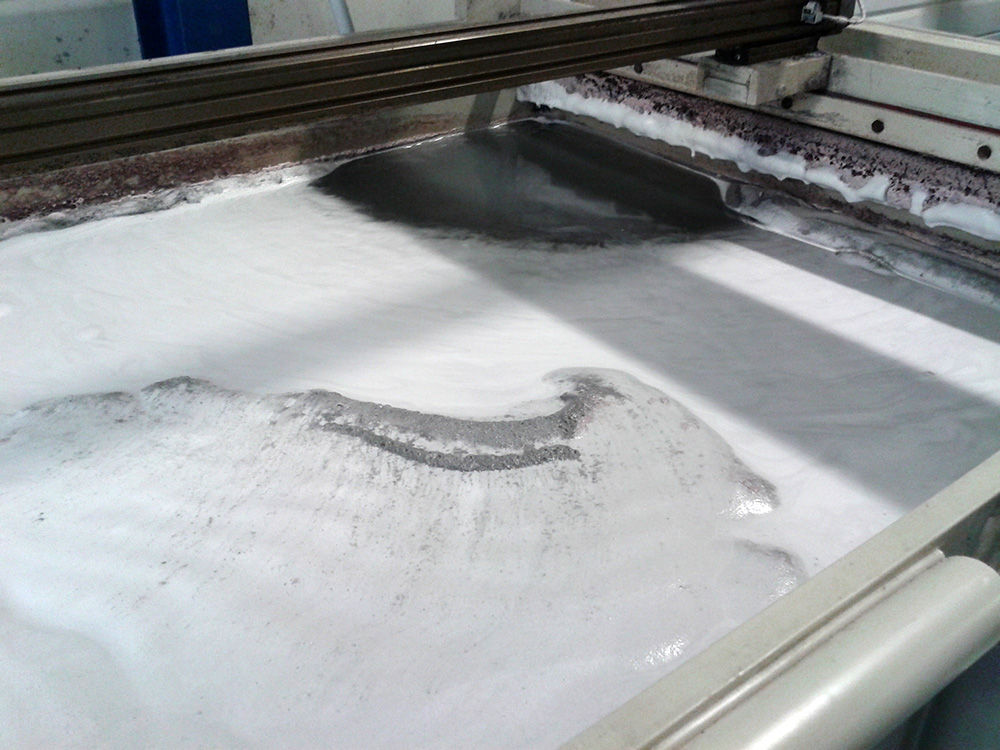

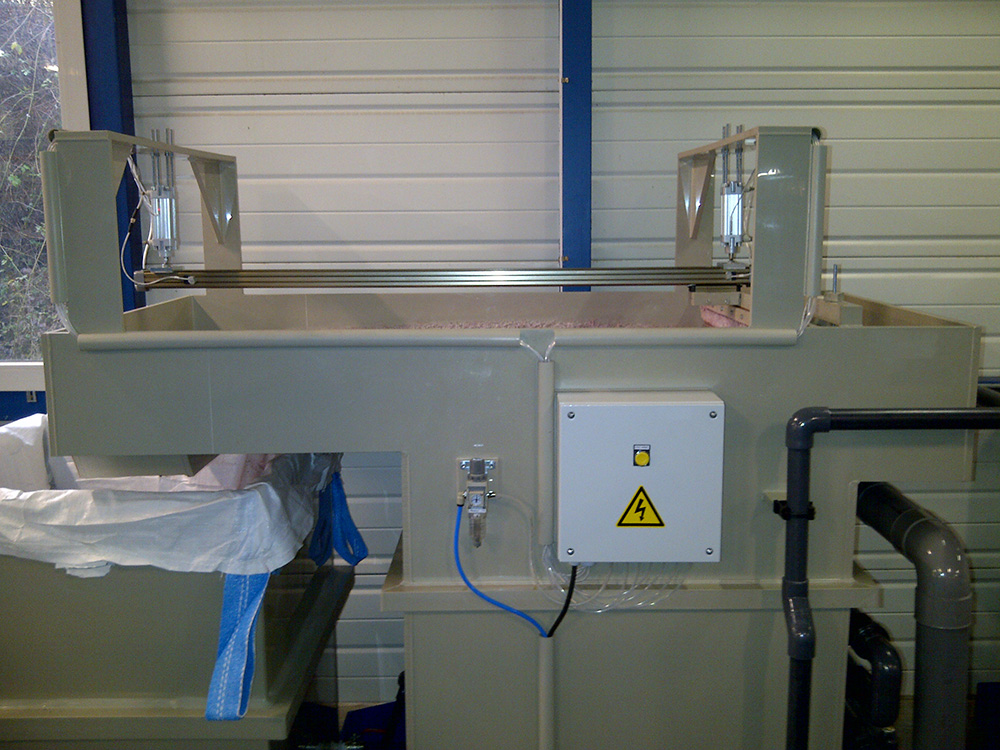

L’installation proposée se compose d’une part d’une station de dosage pour la préparation et l’adjonction d’un produit coagulant et d’une solution à base de floculant et d’autre part d’une station d’extraction des boues de peinture appelée écrèmeur permettant l’aéro-flottation et le raclage des boues formées en surface.

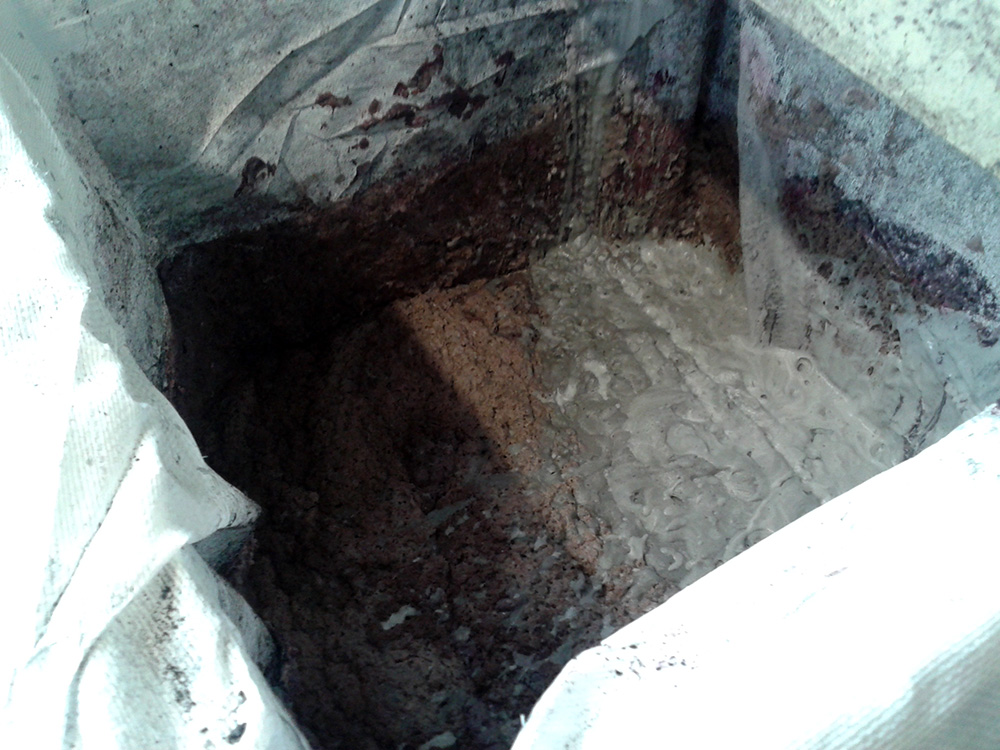

Les boues sont déversées dans un caisson de filtration mobile doté un sac filtrant.

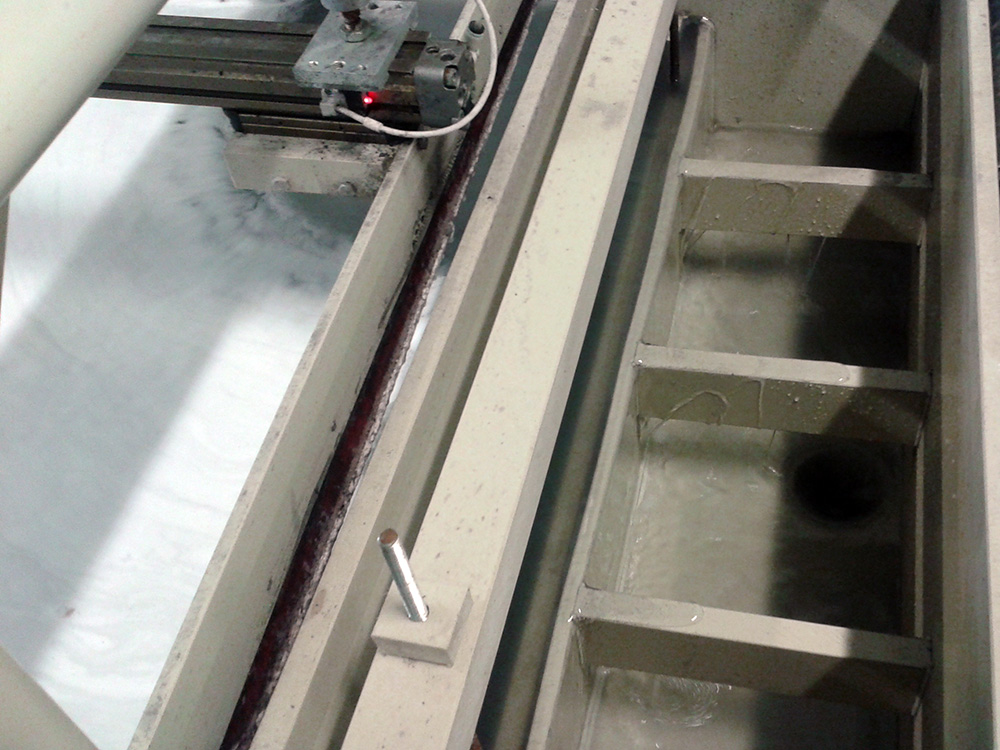

Les eaux claires issues du traitement sont renvoyées par gravité à la cabine de peinture et au réseau de circulation du rideau d’eau.

Résultat

  • Diminution importante de l’encrassement de la cabine de peintures et des gaines de ventilation
  • Amélioration de la qualité de l’air extrait
  • Diminution de la fréquence des opérations de nettoyage cabine, cette dernière a été divisée par 4 à raison d’1 fois par mois au lieu d’1 fois par semaine auparavant
  • Diminution du temps de nettoyage, de 30 minutes au lieu de 1 heure
