Ecrèmeur de cabine de peinture

20. Réalisations de traitement des eaux de process et de recyclage des eaux usées industrielles

Ecrémeur cabine de peinture à rideau d’eau pour motrices ferroviaires

Notre Client, célèbre fabricant de motrices ferroviaires nous permet d’inaugurer la toute dernière évolution de notre station de traitement des eaux pour cabine de peinture plus communément appelé écrémeur pour cabine de peinture.

Besoin et objectif

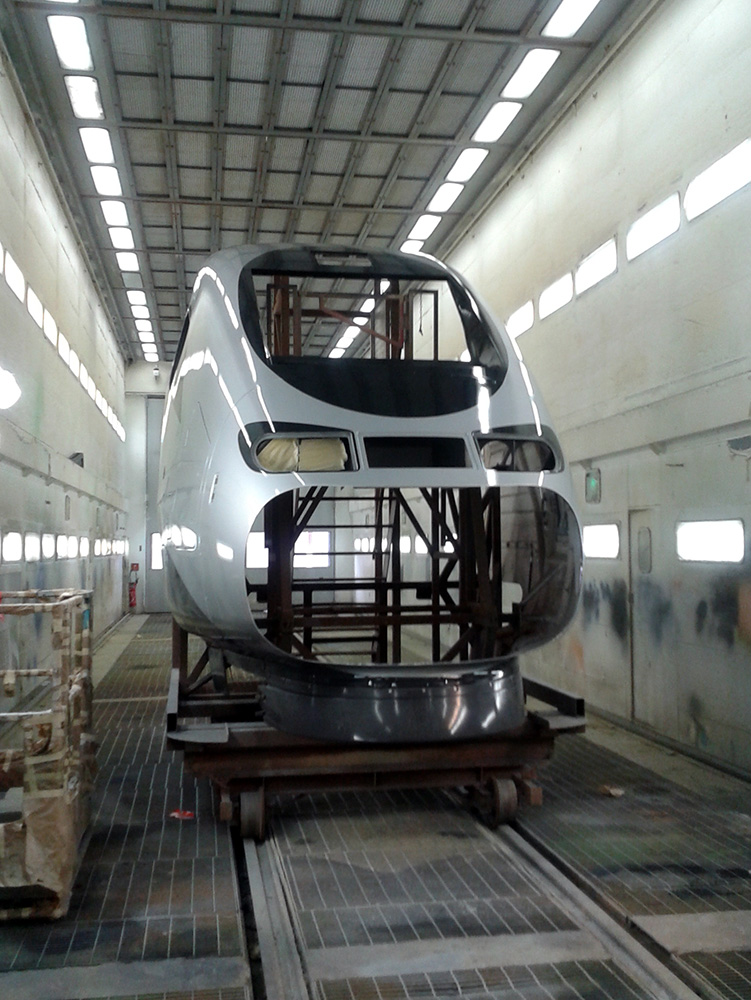

Cabine de peinture à rideau d'eau pour motrices ferroviaires
Cabine de peinture à rideau d'eau pour motrices ferroviaires

En effet paradoxalement peut de soin est apporté à ce type d’unité alors qu’elle est cruciale pour le maintien de l’état de propreté générale de la cabine de peinture et pour l’efficacité constante du rideau d’eau en circulation à capter l’overspray de peinture.

Plus spécifiquement notre client pulvérise environ 150kg de peinture hydrodiluable et solvantée par jour.

L’overspray est d’environ 30% soit 50kg de peinture capté par les rideaux d’eau qui se situent sous le plancher.

Proposition et réalisation

Les Ingénieurs NISKAE ont développé une unité de traitement des eaux semi-automatique associant une station de dosage automatique à une station d’écrémage pour cabine de peinture.

Les eaux chargées en peinture sont pompées directement dans la cuve de la cabine. L’eau claire issue de la station de recyclage est rejetée également dans la cuve à proximité des pompes de rideau d’eau.

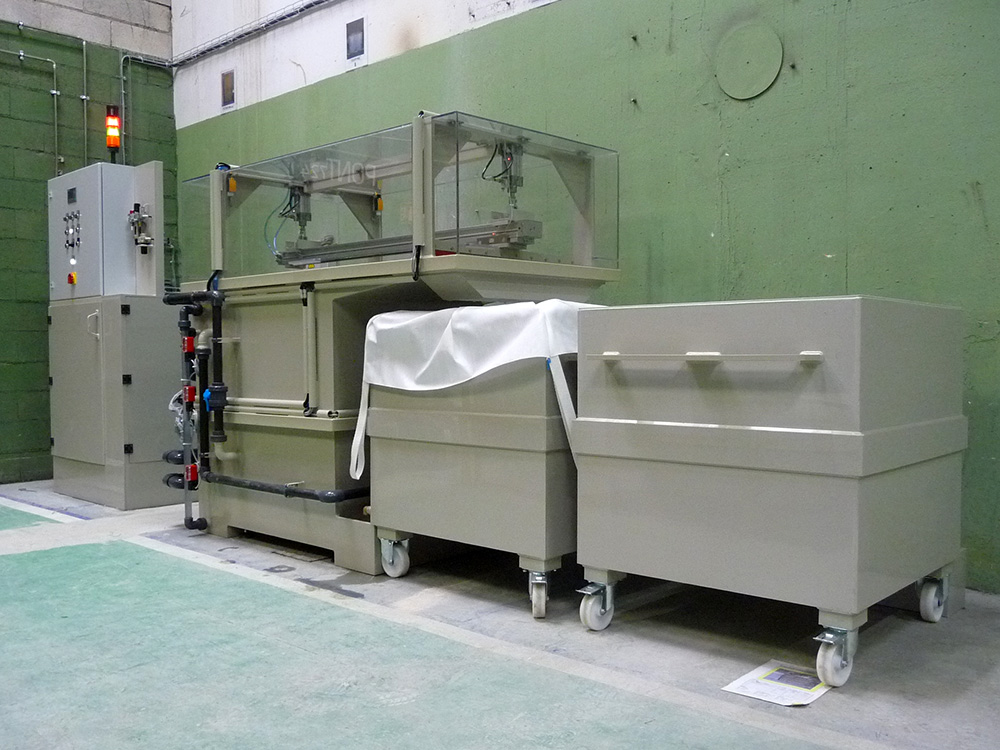

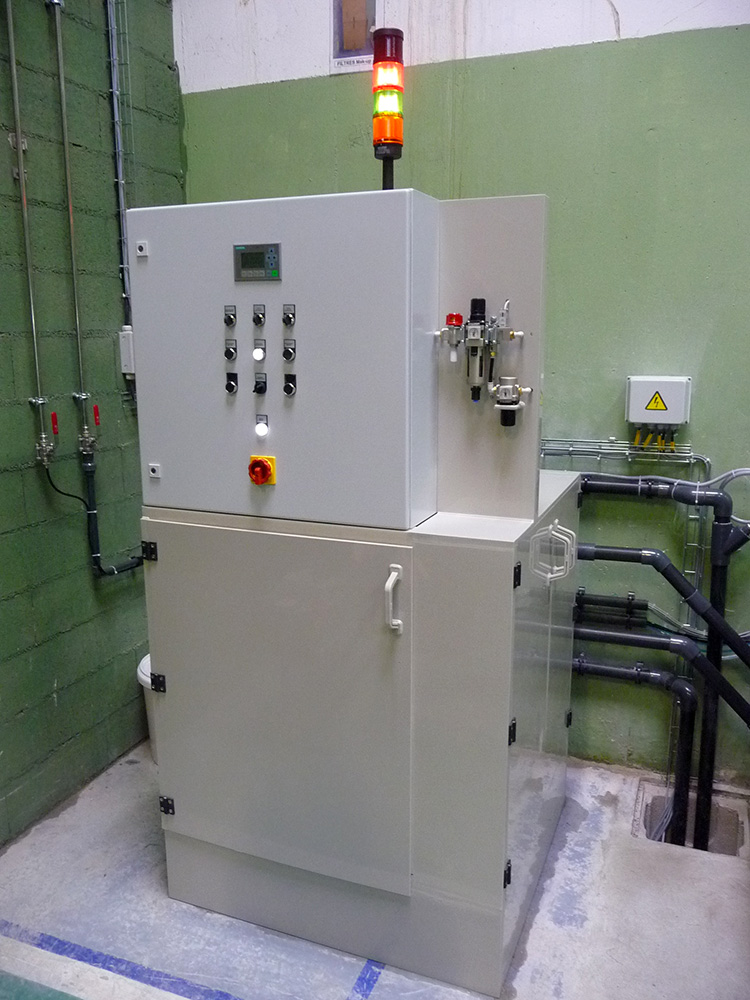

Station de dosage et écrémeur pour cabine de peinture
Station de dosage et écrémeur pour cabine de peinture

La station d’écrémage fonctionne en permanence à une capacité de 8m3/h et est branchée en parallèle du circuit d’eau de la cabine de peinture qui peut être en fonctionnement ou à l’arrêt.

Les boues de peinture écrémées en surface sont recueillies dans des caissons mobiles de filtration où elles achèvent leur déshydratation.

Résultat

  • Boues de peintures non collantes et déshydratables
  • Un rideau d’eau maintenu claire et propre, prêt à capter l’overspray de peinture
  • Circulation et écoulement de l’eau linéaires
  • Diminution importante de l’encrassement de la cabine de peinture et des gaines de ventilation
  • Amélioration de la qualité de l’air extrait
  • Diminution de la fréquence des opérations de nettoyage et de vidange de la cabine de peinture
  • Diminution du temps de nettoyage
